Metal Sheet Tower

Polo-automatizovaný vertikální skladovací systém Metal Sheet Tower. Určen pro ukládání tabulového materiálu. Nejčastěji je využíván pro skladování plechů.

Věž, s volitelným půdorysem i výškou, tvoří velmi robustní svařovaná konstrukce, na vnitřní straně přizpůsobená pro vertikální ukládání jednotlivých manipulačních jednotek. Kontejnery manipulačních jednotek jsou svařované konstrukce, dimenzované podle typických přepravních formátů a hmotností ocelových tabulových plechů. Extraktor, který je součástí zvedacího manipulátoru, provádí horizontální přesuny manipulační jednotky z/do ukládací pozice ve věži, zvedací manipulátor přesouvá jednotku ve vertikálním směru z/do pozice předávacího místa. Konstrukce (pojízdného) výdejového stolu v předávacím místě zajišťuje „přízdvih“ materiálu na kontejneru, což umožní předávat celé svazky tabulí pomocí vysokozdvižného vozíku. Manipulace jednotlivých tabulí je obvykle prováděna přísavkovým vakuovým manipulátorem nebo magnetem. U více věžových systémů může být předávací místo řešeno jako čelní, zadní a/nebo boční (podle konstrukčních možností věží).

Specifikace Metal Sheet Tower MONO

Nosnost kontejneru – 1 500 kg, 3 000 kg, 5 000 kg
Rozměry materiálu – 1 250 x 2 500 mm, 1 500 x 3 000 mm, 2 000 x 3 000 mm, 2 000 x 4 000 mm, 2 000 x 6 000 mm
Max. výška zařízení – 7 500 mm
Typ předávacího místa – čelní (pojezd volitený)
Přizdvih materiálu – Ano
Modul ovládací SW – Volitelné
Snímače zatížení (kontrola hmotnosti) – Volitelné

Metal Sheet Tower DOUBLE

Nosnost kontejneru – 1 500 kg, 3 000 kg, 5 000 kg
Rozměry materiálu – 1 250 x 2 500 mm, 1 500 x 3 000 mm, 2 000 x 3 000 mm, 2 000 x 4 000 mm, 2 000 x 6 000 mm
Max. výška zařízení – 12 000 mm
Typ předávacího místa – čelní pojízdný (volitené: zadní/boční)
Přizdvih materiálu – Volitelné
Modul ovládací SW – Doporučený
Snímače zatížení (kontrola hmotnosti) – Volitelné

Metal Sheet Tower MULTI

Nosnost kontejneru – 1 500 kg, 3 000 kg, 5 000 kg
Rozměry materiálu – šířka max. 1 000 mm, délka max. 6 000 mm
Max. výška zařízení – 12 000 mm
Typ předávacího místa – čelní pojízdný (volitené: zadní/boční)
Přizdvih materiálu – Volitelné
Modul ovládací SW – Nutný
Snímače zatížení (kontrola hmotnosti) – Volitelné

Princip práce "zboží k obsluze"
Efektivní využití výšky
Vysoká kapacita na minimální ploše
Snadná manipulace s materiálem
Vysoká ochrana materiálu
Řízení obsahu skladu včetně zbytků
Snadná obsluha a údržba systému

Metal Sheet Tower

Polo-automatizovaný vertikální skladovací systém Metal Sheet Tower. Určen pro ukládání tabulového materiálu. Nejčastěji je využíván pro skladování plechů.

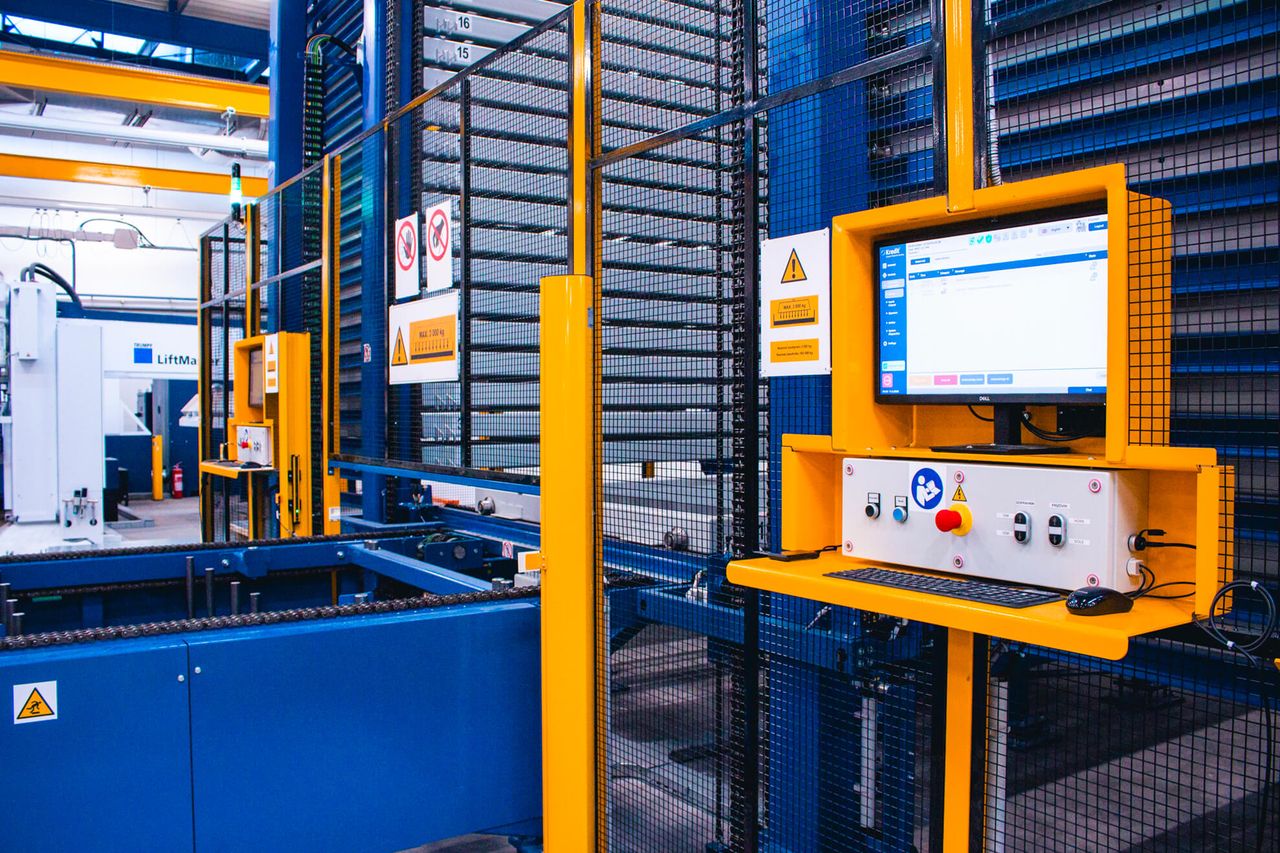

Případová studie | MULTI TOWER

Systém 4 skladovacích věží s 5 předávací místy je řízen PLC s vlastním ovládacím intuitivním rozhraním pro ovládání a diagnostiku zařízení a komunikačním rozhraním WMS.
